Ключевые особенности:
Надежное обнаружение давления в системе в промышленном применении Высокая устойчивость к ударам и вибрации Прекрасная повторяемость и низкое отклонение от линейности Срок службы более чем 60 миллионов циклов давления Компактный и прочный корпус из нержавеющей стали для применения в ограниченном пространстве
Надежное обнаружение давления в системе в промышленном применении Высокая устойчивость к ударам и вибрации Прекрасная повторяемость и низкое отклонение от линейности Срок службы более чем 60 миллионов циклов давления Компактный и прочный корпус из нержавеющей стали для применения в ограниченном пространстве
| Характеристики | |||||
|---|---|---|---|---|---|
| Выходной сигнал | аналоговый сигнал | ||||
| Диапазон измерения [psi] | 01000 | ||||
| Подключение к процессу | резьбовое соединение 1/4 NPT внешняя резьба | ||||
| Приложение | |||||
| Применение | для общепромышленного применения | ||||
| Среда | Жидкие или газообразные среды | ||||
| Температура измеряемой среды [°C] | -4090 | ||||
| Мин. разрывное давление [psi] | 13050 | ||||
| Предел прочности по давлению [psi] | 2500 | ||||
| Примечание к прочности по давлению |
| ||||
| Устойчивость к вакууму [psi] | -14,5 | ||||
| Тип давления | относительное давление | ||||
| MAWP (для применения в соответствии с CRN) [psi] | 2500 | ||||
| Электронные данные | |||||
| Рабочее напряжение [V] | 8,536 DC | ||||
| Мин. сопротивление изоляции [MΩ] | 100, (500 V DC) | ||||
| Класс защиты | III | ||||
| Защита от переполюсовки | да | ||||
| Входы/выходы | |||||
| Количество входов и выходов | Количество аналоговых выходов: 1 | ||||
| Выходы | |||||
| Общее количество выходов | 1 | ||||
| Выходной сигнал | аналоговый сигнал | ||||
| Количество аналоговых выходов | 1 | ||||
| Аналоговый выход по току [mA] | 420 | ||||
| Наиб.нагрузка [Ω] | 720, (Ub = 24 V, (Ub8,5 V) / 21,5 mA) | ||||
| Защита от короткого замыкания | да | ||||
| Защита от перегрузок по току | да | ||||
| Диапазон измерения/настройки | |||||
| Диапазон измерения [psi] | 01000 | ||||
| Точность/ погрешность | |||||
| Повторяемость [% диапазона] | < ± 0,05, (при изменениях температуры < 10 K) | ||||
| Отклонение от характеристики [% диапазона] | < ± 0,5, (вкл. дрейф при перетяжке, ошибке нулевой точки и погрешности, нелинейность, гистерезис) | ||||
| Отклонение линейности [% диапазона] | < ± 0,1 (BFSL) / < ± 0,2 (LS) | ||||
| Отклонение гистерезиса [% диапазона] | < ± 0,2 | ||||
| Долговременная стабильность [% диапазона] | < ± 0,1, (за 6 месяцев) | ||||
| Температурный коэффициент нулевой точки и диапазона [% от диапазона измерения / 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) | ||||
| Время реакции | |||||
| Время нарастания переходной характеристики аналогового выхода [ms] | 1 | ||||
| Условия эксплуатации | |||||
| Температура окружающей среды [°C] | -4090 | ||||
| Температура хранения [°C] | -40100 | ||||
| Степень защиты | IP 67, IP 69K | ||||
| Испытания / одобрения | |||||
| ЭMC |
| ||||
| Ударопрочность |
| ||||
| Вибропрочность |
| ||||
| MTTF [годы] | 784 | ||||
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу | ||||
| Механические данные | |||||
| Вес [g] | 58 | ||||
| Материал | 1.4542 (17-4 PH / 630), нерж. сталь (1.4404 / 316L), PEI | ||||
| Материалы корпуса в контакте с изм. средой | 1.4542 (17-4 PH / 630) | ||||
| Мин. кол-во циклов давления | 60 миллионов, (при 1,2 х номинального давления) | ||||
| Момент затяжки [Nm] | < 50, (рекомендуемый момент затяжки, В зависимости от смазки, уплотнения и оценки давления) | ||||
| Подключение к процессу | резьбовое соединение 1/4 NPT внешняя резьба | ||||
| Встроенный ограничитель | нет (можно модифицировать) | ||||
| Примечания | |||||
| Примечания |
| ||||
| Упаковочная величина | 1 шт. | ||||
| электрическое подключение | |||||
| Соединение | Разъем: 1 x M12 | ||||
| диаграммы и графики | |||||
| |||||
Характеристики IFM
Аналоговый выход по току
4…20 mA
Выходной сигнал
аналоговый сигнал
Диапазон измерения
0…1000 psi
Материал
1.4542 (17-4 PH / 630)qwerty, PEIqwerty, нерж. сталь (1.4404 / 316L)
Обозначение продукции

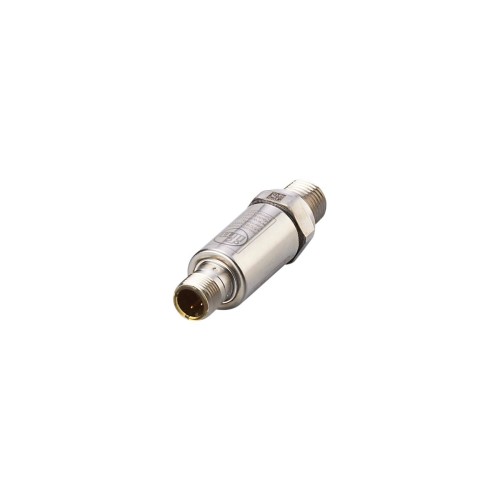

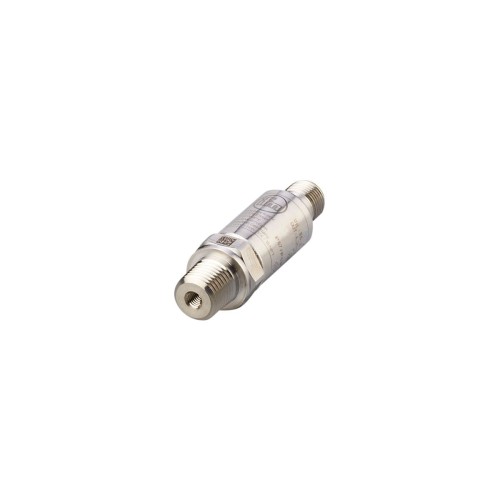

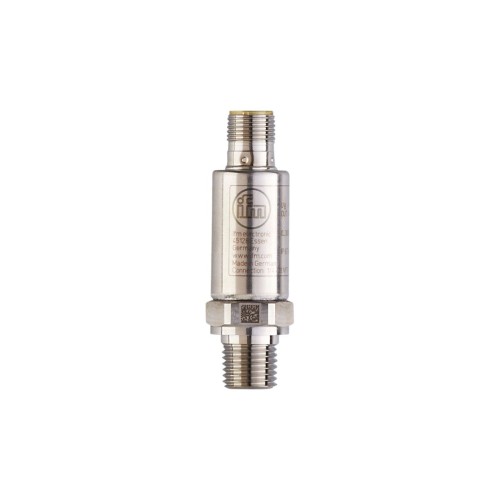

Электронный датчик давления
Общее количество выходов
1
Подключение к процессу
резьбовое соединение 1/4' NPT внешняя резьба
Применение
для общепромышленного применения
Производитель
IFM
Рабочее напряжение DC
5…36 Vqwerty, 8
Соединение
M12 Разъем
Температура измеряемой среды
-40…90 °C
Тип
PT2402
Тип напряжения
DC
Функция выходного сигнала
аналоговый
