Ключевые особенности:

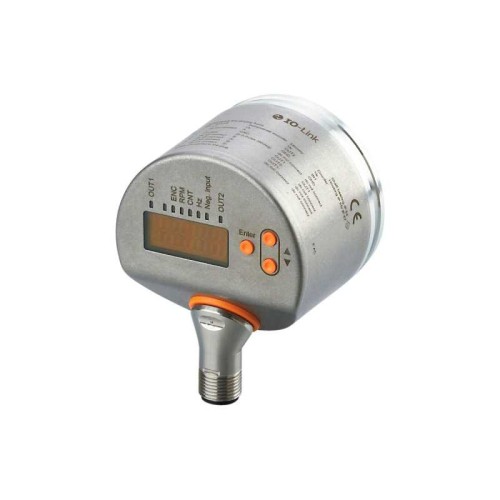

Можно сконфигурировать как энкодер, монитор скорости вращения или счетчик Четкий дисплей с изменением цвета дисплея красный/зеленый Удобная коммуникация и настройка параметров через IO-Link Высокая устойчивость к ударам и вибрации благодаря магнитному принципу действия Разрешение свободно программируемое от 1 … 10 000>
Можно сконфигурировать как энкодер, монитор скорости вращения или счетчик Четкий дисплей с изменением цвета дисплея красный/зеленый Удобная коммуникация и настройка параметров через IO-Link Высокая устойчивость к ударам и вибрации благодаря магнитному принципу действия Разрешение свободно программируемое от 1 … 10 000>
| Характеристики | |||||||
|---|---|---|---|---|---|---|---|
| Разрешение | 110000, (параметризуемый, Заводская настройка: 1024) разрешение | ||||||
| Коммуникационный интерфейс | IO-Link | ||||||
| Исполнение вала | сплошной вал | ||||||
| Диаметр вала [mm] | 10 | ||||||
| Приложение | |||||||
| Функциональный принцип | инкрементальный | ||||||
| Система обнаружения | магнитный | ||||||
| Применение | энкодер, Монитор скорости вращения, счётчик | ||||||
| Электронные данные | |||||||
| Рабочее напряжение [V] | 4,7530 DC | ||||||
| Потребление тока [mA] | < 350 | ||||||
| Класс защиты | III | ||||||
| Защита от переполюсовки | да | ||||||
| Макс. вращ. электрическая скорость [U/min] | 12000 | ||||||
| Выходы | |||||||
| Электрическое исполнение | HTL/TTL | ||||||
| Частота переключения [kHz] | 1000 | ||||||
| Заводская настройка |
|
||||||
| Защита от короткого замыкания | да | ||||||
| Фазовый сдвиг A и B [°] | 90 | ||||||
| Диапазон измерения/настройки | |||||||
| Разрешение | 110000, (параметризуемый, Заводская настройка: 1024) разрешение | ||||||
| Монитор скорости вращения | |||||||
| Точка срабатывания SP [U/min] | -99949999 | ||||||
| Точка срабатывания SP [Hz] | -166,6166,7 | ||||||
| Точка сброса rP [U/min] | -99999994 | ||||||
| Точка сброса rP [Hz] | -166,7166,6 | ||||||
| Счётчик | |||||||
| Предустановленная точка | 19999 | ||||||
| Точность/ погрешность | |||||||
| Точность [°] | 0,1 | ||||||
| Программное обеспечение / Программирование | |||||||
| Выбор параметров | энкодер, Разрешение, направление вращения, HTL, TTL, Монитор скорости вращения, Разрешение | ||||||
| Интерфейсы | |||||||
| Коммуникационный интерфейс | IO-Link | ||||||
| Способ передачи | COM2 (38,4 kBaud) | ||||||
| IO-Link проверка | 1.1 | ||||||
| SIO режим | да | ||||||
| Миним.время рабочего цикла [ms] | 2,3 | ||||||
| Условия эксплуатации | |||||||
| Температура окружающей среды [°C] | -4085 | ||||||
| Температура хранения [°C] | -4085 | ||||||
| Макс. допустимая относительная влажность воздуха [%] | 95, (конденсация не допускается) | ||||||
| Степень защиты | IP 65, (на корпусе: IP 67, на валу: IP 64) | ||||||
| Испытания / одобрения | |||||||
| Ударопрочность |
|
||||||
| Вибропрочность |
|
||||||
| MTTF [годы] | 218 | ||||||
| Механические данные | |||||||
| Вес [g] | 429 | ||||||

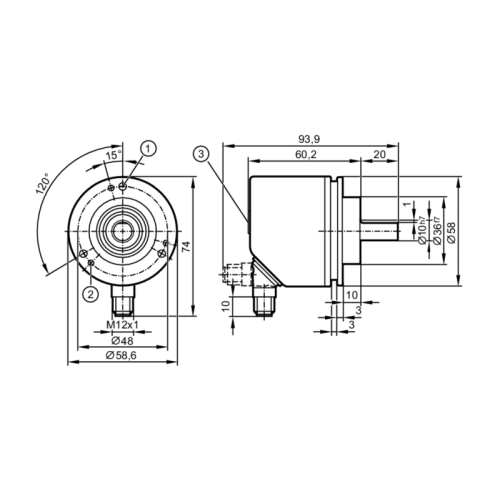

| Размеры [mm] | Ø 58 / L = 80,2 | ||||||
| Материал | фланец: алюминий, корпус: нерж. сталь (1.4521 / 444), окно дисплея: PEI | ||||||
| Макс. оборот, механический [U/min] | 12000 | ||||||
| Макс. пусковой вращающий момент [Nm] | 1 | ||||||
| Reference temperature torque [°C] | 20 | ||||||
| Исполнение вала | сплошной вал | ||||||
| Диаметр вала [mm] | 10 | ||||||
| Материал вала |
|
||||||
| Макс. аксиальная нагрузка на вал (на конце вала) [N] | 40 | ||||||
| Макс. радиальная нагрузка на вал (на конце вала) [N] | 60 | ||||||
| Крепежный фланец | фланец типа clamp | ||||||
| Дисплеи / Элементы управления | |||||||
| Дисплей |
|
||||||
| электрическое подключение | |||||||
| IO-Link | Разъем: 1 x M12, радиальный, может быть использован как аксиальный, Литой корпус: нерж. сталь (1.4401 / 316), Максимальная длина кабеля: 100 m, (IO-Link: max. 20 m) | ||||||
| диаграммы и графики | |||||||
| Импульсная диаграмма |
|
Характеристики IFM
Диаметр вала
10 mm
Длина корпуса
80.2 mm
Коммуникационный интерфейс
IO-Link
Материал
фланец: алюминий, корпус: нерж. сталь (1.4521 / 444), окно дисплея: PEI
Метод подключения
Разъем
Обозначение продукции
Энкодер со сплошным валом
Приложение
энкодер,Монитор скорости вращения,счётчик
Производитель
IFM
Рабочее напряжение DC
4,75…30 V
Разрешение
10000
Степень защиты
IP 65
Тип
RVP510
Функциональный принцип
инкрементальный
