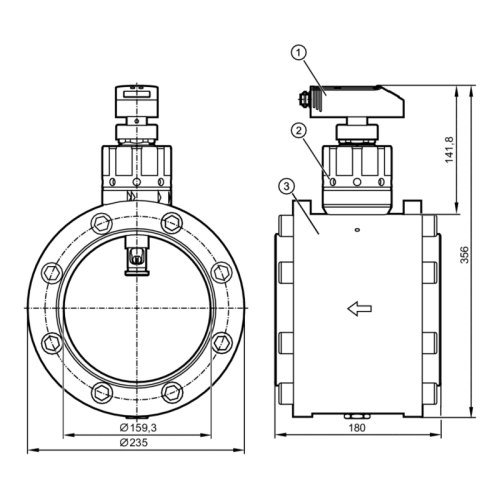

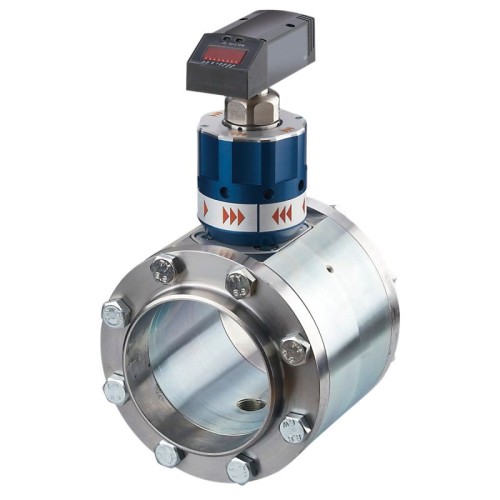

Датчик учета расхода сжатого воздуха SDG152

Новинка
Датчик учета расхода сжатого воздуха SDG152 Датчик учета расхода сжатого воздуха SDG152 Датчик учета расхода сжатого воздуха SDG152 Датчик учета расхода сжатого воздуха SDG152
Датчик учета расхода сжатого воздуха SDG152 Датчик учета расхода сжатого воздуха SDG152 Датчик учета расхода сжатого воздуха SDG152 Датчик учета расхода сжатого воздуха SDG152
Производитель:
IFM Electronic
Код товара:
SDG152
Артикул:
SDG6'/METRIS PB DN150 LM
Все характеристики
Цена
Цена по запросу
Доступен для заказа
Заказать звонок
Подберем датчик по фото за 15 мин!

Заполните форму и наши специалисты в течении 15 минут побдерут для Вас подходящий элемент или его аналог!

Ключевые особенности:
Точное измерение потока и потребления Высокая точность, хорошая повторяемость и динамика измерений Для измерения сжатого воздуха в промышленности С коммутационным, аналоговым и импульсным выходом Хорошо видимый 4-значный светодиодный дисплей
Характеристики
Количество входов и выходовКоличество цифровых выходов: 2, Количество аналоговых выходов: 1
Диапазон измерения [m³/h]3310000
Подключение к процессуфланец DN150 в соответствии с:DIN 2448
Приложение
ПрименениеСуммирующая функция
СредаСжатый воздух
Примечание к среде>
качество воздуха ISO 8573-1
класс 141
класс 344
Температура измеряемой среды [°C]060
Предел прочности по давлению [bar]16
Предел прочности по давлению [Mpa]1,6
Электронные данные
Рабочее напряжение [V]1930 DC
Потребление тока [mA]< 100
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]0,5
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2, Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал, аналоговый сигнал, импульсный сигнал, (конфигурируемый)
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]250, (на каждый выход)
Количество аналоговых выходов1
Аналоговый выход по току [mA]420, (масштабируемый)
Наиб.нагрузка [Ω]500
Импульсный выходРасходомер
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения [m³/h]3310000
Диапазон индикации [m³/h]012000
Контроль моментального расхода
Значение импульса10 Nm³
Длина импульса [s]0,1
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW), (класс 141 /, класс 344)
Время реакции
Контроль скорости потока
Время отклика [s]0,1, (dAP = 0)
Условия эксплуатации
Температура окружающей среды [°C]060
Температура хранения [°C]-2085
Макс. допустимая относительная влажность воздуха [%]90
Степень защитыIP 65
Испытания / одобрения
ЭMC>
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
Вибропрочность>
DIN IEC 68-2-65 г (552000 Hz)
MTTF [годы]214
Механические данные
Вес [g]29029
МатериалPBT-GF20, PC, PC, нерж. сталь (1.4301/304), FKM, Трубная секция: сталь гальванизированный
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4401 / 316), нерж. сталь (1.4301/304), керамика стекло обработанное, PEEK, полиэстер, FKM, алюминий анодное оксидирование, сталь гальванизированный
Подключение к процессуфланец DN150 в соответствии с:DIN 2448
Примечания
Примечания>
MW = Измеренное значение
MEW = Верхний предел диапазона измерения
Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533.
Для получения информации об установке и работе, пожалуйста, посмотрите инструкции.
Рекомендацииобратите внимание, что датчики с датой производства до 2010 года имеют другую окружность болтов
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12

Характеристики IFM

Аналоговый выход по току
(масштабируемый) mAqwerty, 4…20
Выходной сигнал
(конфигурируемый)qwerty, аналоговый сигналqwerty, импульсный сигналqwerty, коммутационный сигнал
Диапазон измерения
33…10000 m³/h
Материал
FKMqwerty, PBT-GF20qwerty, PCqwerty, нерж. сталь (1.4301/304)qwerty, Трубная секция: сталь гальванизированный
Обозначение продукции
Датчик учета расхода сжатого воздуха
Общее количество выходов
2
Подключение к процессу
фланец DN150 в соответствии с:DIN 2448
Применение
Суммирующая функция
Производитель
IFM
Рабочее напряжение DC
19…30 V
Соединение
M12 Разъем
Температура измеряемой среды
0…60 °C
Тип
SDG152
Тип напряжения
DC
Функция выходного сигнала
(параметризуемый)qwerty, аналоговыйqwerty, нормально открытый / нормально закрытый
Электрическое исполнение
PNP
